Mon précédent article donnait des informations générales sur l'énergie hydraulique et l'hydroélectricité, mais pour ne pas alourdir l'article, je n'avais pas publié de photo de barrages, ni leurs caractéristiques.
          Dans cet article j'ai choisi quelques barrages caractéristiques, français et étrangers et je vous donne les informations correspondantes.



Barrage des Trois Gorges
Chine sur le Yangzi-Jiang
Mise en service : 2012
Puissance 22,5 Gw
Production/an 100 TWh





Barrage d'Itaipu
Brésil sur le Rio Parana
Mise en service : 2003
Puissance 14 Gw
Production/an 100 TWh

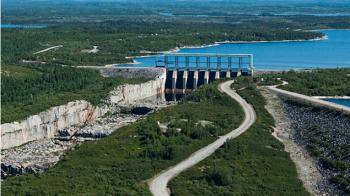

Barrage Robert Bourassa
Canada sur la Grande Rivière
Mise en service : 1981
Puissance 7,7 Gw
Production/an 26 TWh



Barrage de Grande Coulée
USA sur le fleuve Columbia
Mise en service : 1980
Puissance 6,8 Gw
Production/an 20 TWh





Barrage de Salano-Chochensk
Russie sur le Ienisseï
Mise en service : 1989
Puissance 6,4 Gw
Production/an 27 TWh



          et maintenant en France : ils sont très nombreux mais plus petits :



Barrage de Genissiat
France dans l'Ain
Mise en service : 1948
Puissance 0,4 Gw
Production/an 1,8 TWh
Hauteur de chute : 65 m






Barrage de Donzère-Mondragon
France dans le vaucluse
Mise en service : 1948
Puissance 0,35 Gw
Production/an 2 TWh
Hauteur de chute : 23 m



Barrage de Fessenheim
France sur le canal d'Alsace
Mise en service : 1956
Puissance 0,18 Gw
Production/an 1 TWh
Hauteur de chute : 15 m





Barrage de la Bathie
France sur la Tarentaise
Mise en service : 1961
Puissance 0,55 Gw
Production/an 1 TWh
Hauteur de chute : 1250 m





Barrage de Serre-Poncon
France sur la Durance
Mise en service : 1960
Puissance 0,38 Gw
Production/an 0,7 TWh
Hauteur de chute : 128 m



      Dans les Pyrénées les installations sont complexes, recueillent l'eau de lacs ou ont des prises multiples et servent éventuellement plusieurs centrales successives ; Par exemple, la centrale de Pragnères, mise en service en 1953 dispose d'un réservoir principalà Cap Long, à 2600m d'altitude, trois réservoirs annexes et un réservoir « journalier ». .Le réseau de collecte d'eau comprend 40 km de galeries. Au printemps, à la fonte des neiges, l'eau excède les besoins ; celle provenant de Gavarnie et du Vignemale, après avoir été turbinée à Pragnères, est remontée vers les réservoirs de la rive droite (Aumar et Cap de Long) par la station de pompage; une autre station de pompage remonte les eaux du secteur d'Escoubous pendant les heures creuses. En hiver, les eaux stockées dans le réservoir de Cap de Long sont turbinées à Pragnères pendant les heures de pointe, apportant 195 MW au réseau en moins de 3 minutes ; ensuite, elles sont turbinées par les centrales aval de Luz, du Pont de la Reine et de Soulom (135 MW).

Ci-dessus le barrage de Cap Long. Ci dessous le lac d'Orédon et des conduites forcées de descente des eaux.

























          L'usine marée motrice de la Rance (photo ci dessous) utilise la force des marées pour faire tourner ses turbines, à marée montante et descendante.
          Le système fonctionne bien, mais l'investissement et l'entretien sont très onéreux et d'autre part, il faut un environnement particulier pour pouvoir "accrocher" le barrage aux rives et permettre par ailleurs la navigation et le passage de la faune.
          Il n'y a pas eu d'autre construction de ce type.
